Описание

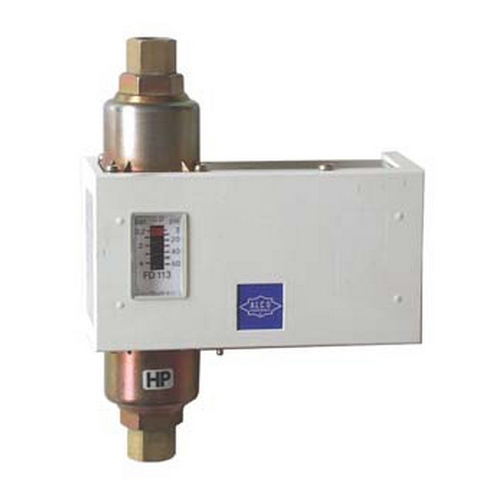

Реле FD113 осуществляет функции электрического переключателя, контролируя дифференциал давлений между двумя входами. Разрешено для применения в составе холодильных систем и систем кондиционирования, в соответствии со стандартом EN 378. Используется в качестве реле контроля смазки.
Давление отключения может быть настроено в диапазоне от 0,3 бар до 4,5 бар (заводская уставка: 0,7 бар). Давление включения всегда фиксировано выше давления отключения на 0,2 бар.
В реле FD113 моментальный сброс (без периода охлаждения), точный отсчет времени. Отдельные выходные сигналы для рабочей цепи и аварий. Присоединительные штуцеры выполнены из латуни.
Технические характеристики
| Бренд | Alco Controls |
| Напряжение питания | 24-240 В пер. / пост. т. |
| Диапазон регулирования | -0,8…12 бар |
| Перепад давления | 0,3…4,5 бар |
| Рабочее давление (PS) | макс. 12 бар |
| Давление испытания (PT) | 25 бар |
| Тип | Нет |
| Температура окружающей среды | -20°C … +70°C |
| Степень защиты | IP30 |
| Соединения | гайка 7/16”-20 UNF, 1/4” SAE |
| Вес | ~0,8 кг |
| Заводской код | 0710173 |
| Производитель | Emerson |
| Страна производитель | Германия |

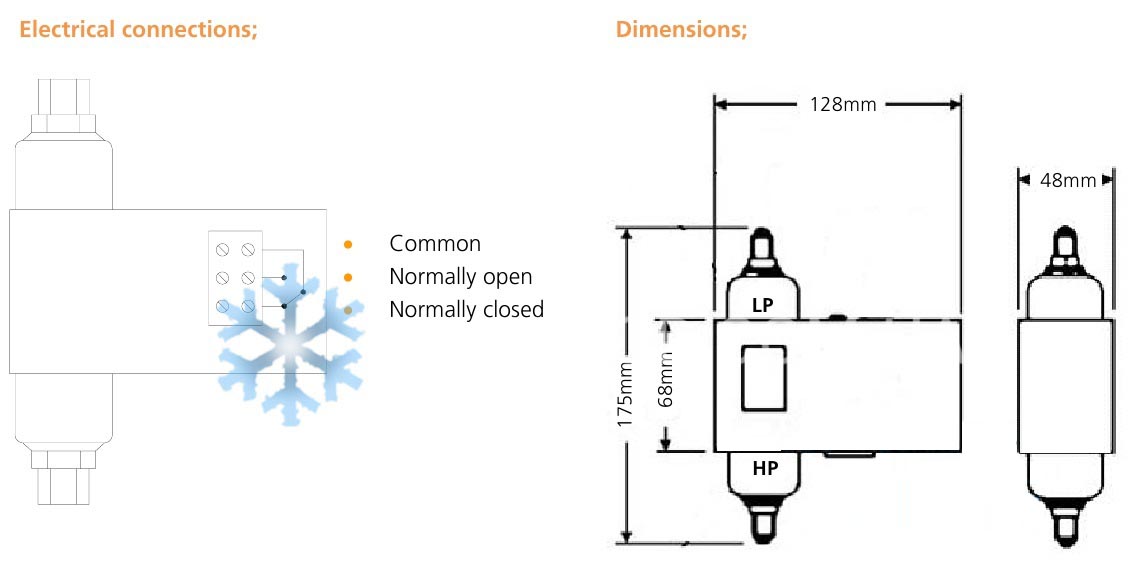

Габаритный чертеж
